Tuneli s pokončnimi stebri

Tuneli s pokončnimi stebri L

Struktura je izdelana z izjemno močnim opornikom širine 62 cm, izdelanim iz kvadratnih cevi preseka 60 × 60 × 3 mm, ki omogoča doseganje širine do 17,24 metrov z enojno ladjo tudi brez temeljev iz armiranega betona.

Razdalja med dvema lokoma meri 2,40 oziroma 3,00 m, odvisno od geografskih in klimatskih razmer lokacije namestitve.
Povezovalne prečke, s katerimi so loki povezani med seboj, so izdelane iz kvadratnih cevi preseka 40 × 40 × 2 mm.

Tehnične risbe

7

Mere enoladijskega tunela
s pokončnimi stebri GDL

Izvedbe

GDL je na voljo v širinah od 11,24 m do 17,24 m

GLD struktura je zasnovana za čim večji izkoristek razpoložljivega pokritega prostora

Nabor modelov GDL je na voljo s kritino iz PVC membrane različnih barv.

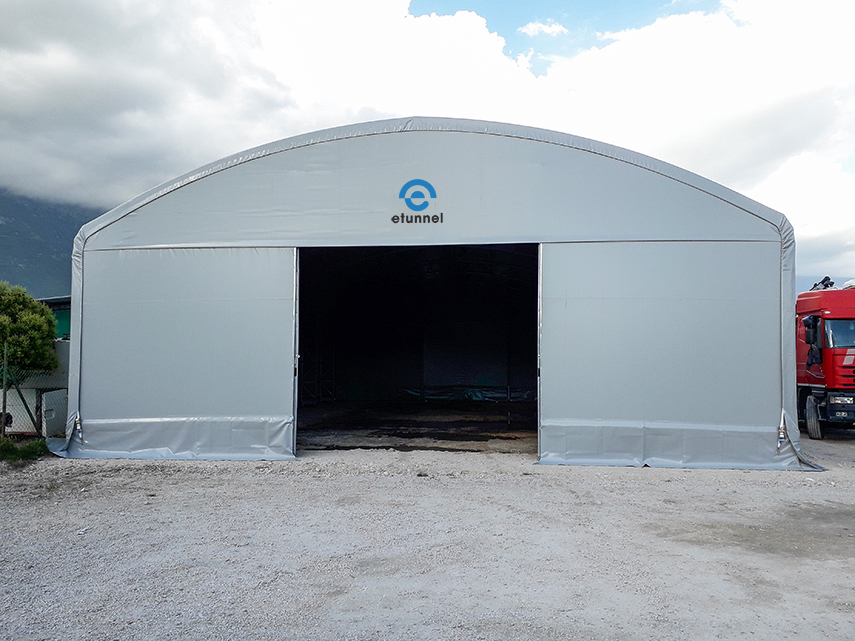

GDL z drsnim čelom s togimi krili

GDL s kritino sive barve

GDL v vojaško zeleni barvi

GDL v žajbljevo zeleni barvi z belim pasom na zgornji strani

Modeli GDL so na voljo z različnimi dodatki kot so zatrep, drsno čelo, zaprto čelo in prezračevalna kupola.

GDL v slonokoščeni barvi

GDL s kritino iz PVC ponjave in stenami iz izoliranih plošč

GDL v opalno zeleni barvi z belim pasom, opremljen z drsnim čelom z zatrepom iz mikroperforirane zračne mrežice

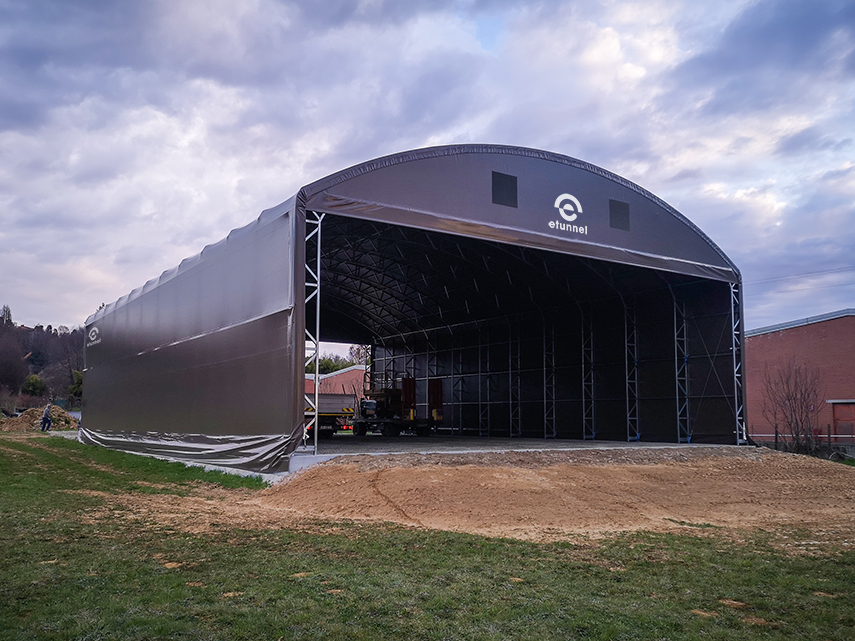

GDL s kritino iz PVC ponjave in odprtimi stenami

GDL v žajbljevo zeleni barvi z belim pasom na zgornji strani

GDL v modri barvi z belim pasom

GDL z drsnima čeloma

GDL je mogoče namestiti na različne tipe tal: na zemljo, asfalt in armirani beton.
